●写真スタジオの施工・メンテナンス全般承ります。
背景昇降装置の設置や移動、修理やメンテンアス、点検も行ないます。

●豊富な経験に基づく確かな技術力を持ったスタッフが、それぞれのスタジオ・現場にあわせた設備を提案し、施工します。

●お急ぎの工事・修理・メンテナンスにもできる限り対応します。スタジオの破損・故障等でお困りの場合は、まずご一報ください。迅速に対応を致します。

天井固定式・ウインチによる吊下げ方式がございます。電動式、手動式など、ご予算・スタジオの規模などにあわせ、最適な装置をご提案いたします。

■赤外線リモートコントロールシステム
モーターを遠隔操作できる　赤外線リモコン方式
電動モーターを離れた場所から操作できる赤外線方式のリモコンとスイッチボックスです。

モーター1台から使用可能で、既設の通常スイッチをお使いのスタジオでもスイッチ部分を交換するだけでお使いいただけます。



リモコン仕様にすれば、背景の昇降がカメラ位置から行なえる為、柄物の高さの微調節が大変便利です。

1つの送信機で5台までのモーターがご使用いただけます。

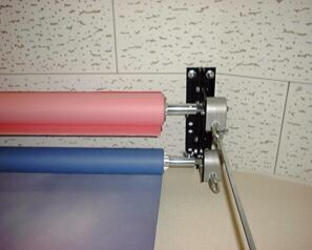

■文化ハンドル式
手動式背景巻取装置

クランクハンドルにて背景を昇降させる、手動式背景巻取装置です。電源が不要かつ、軽量でコンパクトなので場所を選ばず、手軽に設置できます。

常時ウォームギアーが噛み合っており、セットした背景がズレ落ちる心配なくご使用頂けます。

クランクハンドルは1.4ｍと1.7ｍをご用意しており、天井が高めのスタジオでもお使い頂けます。

ただし、クランクハンドル10回転でバック軸が1回転と、巻取りスピードは遅めになております。
高速の巻上げをご希望の方は、電動式をご利用ください。






　　

■背景巻取専用軸

巻取軸にはペーパーバック用(WPA)と布バック用(WCA)がございます。
いずれの場合も長さと駆動部の丸タイプ・角タイプにご注意ください。
なお、巻取軸にチェーンホイルを固定して、手動で背景を巻き取る方式もございます。





基本的な寸法は上記の通りですが、ご注文の際は、A・B・Cの各寸法と、AまたはC部の角タイプが丸タイプかをご指定頂けます。

■手動ウインチ方式
手動のウインチによって背景巻取装置を昇降する方式です。電源が不要なので場所を選ばず、設置できます。
ウインチ本体は床面取付方式が標準ですが、スタジオのロケーションによっては壁面取付も可能です。



最大重量約300kg(1本掛～12本掛)までの装置・撮影用背景を吊る事ができますが、1つのウインチにつき、3本掛までが標準的です。

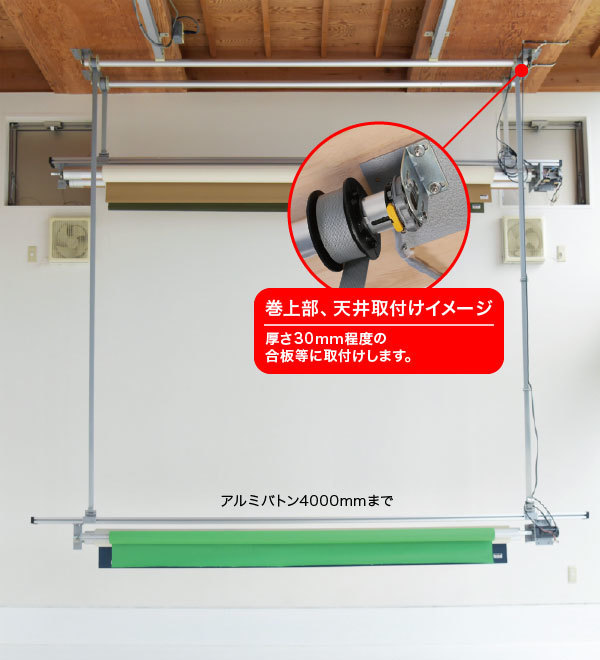

■ベルト式電動簡易ウインチ
滑車等を使用しない、簡易型ウインチです。小型モーターを内臓したバーでバトンを吊り上げ、巻上装置を昇降する事により、設置に必要なスペースを大幅に減らし、設置も簡易に行なえます。

・最大荷重は50kgが限度です。
・3m巾背景使用時は2本掛まで誤使用頂くことができ、バトンの長さは3.6mになります。
・3.5m巾背景使用時は1本掛でご使用ください。バトンの長さは4mとなります。
・上下限自動停止装置(リミッター)付きです。リミッター調整は押しボタン方式ですので調整も簡単です。
・天井が低いスタジオ用にベルトの高さを上げる装置もご用意しております。
・上下ストロークが4m以上の場合、及び、頻繁に昇降するなどモーターの連続回転数が多い場合などはこの方式は適しません。手動ウインチをご検討ください。
